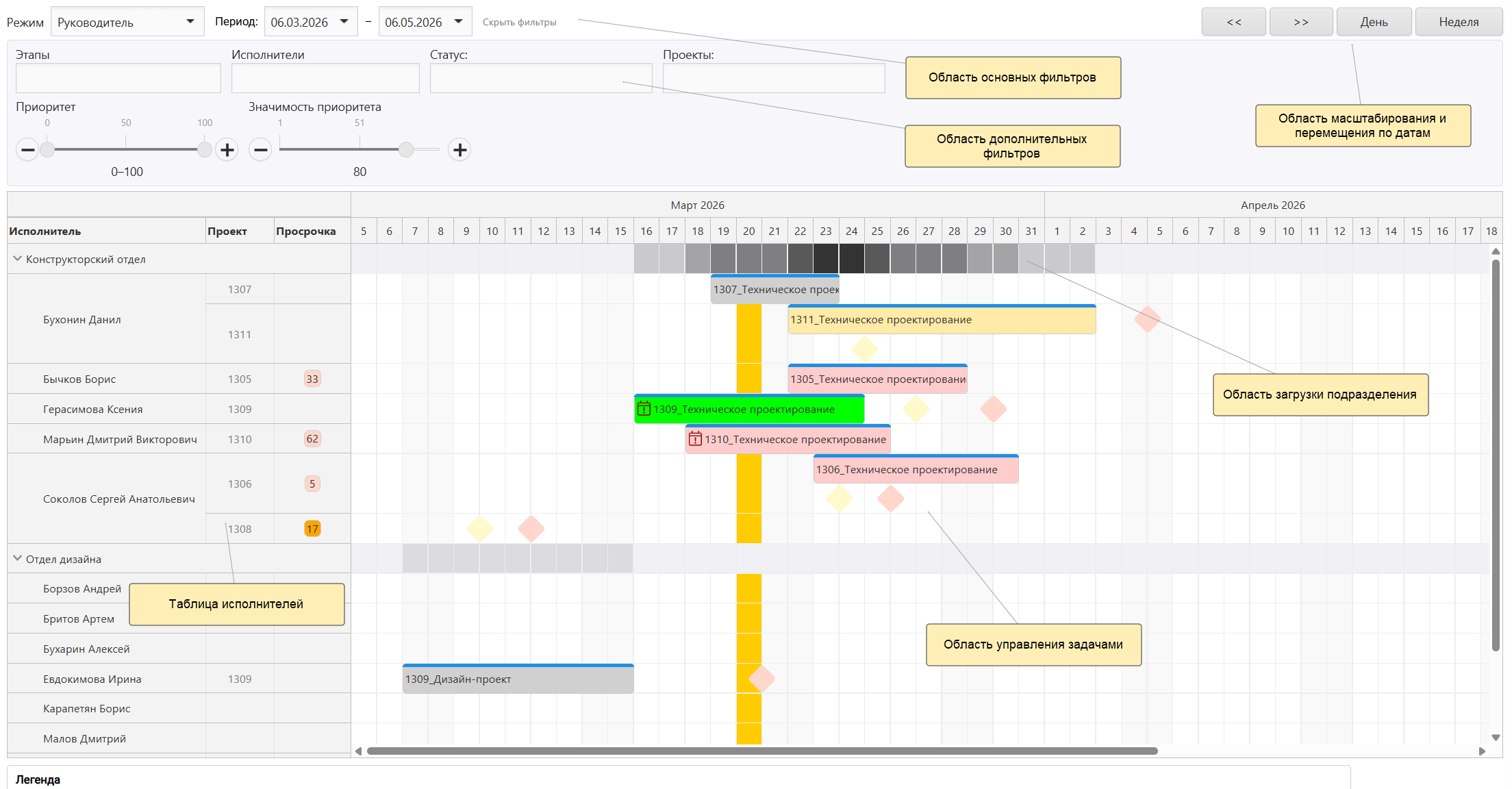

Экран состоит из следующих областей:
1.Панель управления — выбор режима, периода и масштаба отображения.
2.Панель фильтров — настройка отбора задач.
3.Область планирования — календарная сетка с задачами.
4.Легенда — расшифровка цветовых обозначений.
Панель управления
Режим
Поле «Режим» определяет способ работы с данными.
Возможные режимы:
•Руководитель
•Менеджер
•Исполнитель
Режим влияет на:
•состав отображаемых задач;
•доступность действий;
•возможность редактирования;
•доступ к фильтрам.
Период
Поле «Период» задаёт временной интервал отображения задач:
•дата начала;
•дата окончания.
После изменения периода данные обновляются.
Кнопки навигации
•<< — переход к предыдущему периоду
•>> — переход к следующему периоду
Масштаб отображения
•День — детальный просмотр
•Неделя — общий обзор
Скрыть фильтры / Дополнительно
Позволяет показать или скрыть панель фильтров.
Панель фильтров
Этапы
Фильтр по этапам проекта.
Исполнители
Фильтр по сотрудникам (множественный выбор).
Статус
Фильтр по состоянию задач.
Проекты
Фильтр по проектам.
Приоритет
Фильтр по диапазону приоритета проекта.
Значимость приоритета
Определяет уровень визуального выделения проритетных проектов.
Область планирования
Основная рабочая зона страницы.
Левая часть (таблица)
Исполнитель
Отображает:
подразделения;
сотрудников;
иерархию структуры.
Подразделения можно сворачивать и разворачивать.
Проект
Отображает номер проекта.
При клике:
→ открывается окно с подробной информацией по проекту.
Просрочка
Показывает наличие и величину просрочки в днях. Просрочка может быть двух типов:
•относительно даты паники проекта
•относительно текущей даты
Если есть и та, и другая проскочка, то показываются обе.
Правая часть (календарь)
Отображает:
•временную шкалу (дни/недели);
•задачи в виде горизонтальных полос.
Отображение задач
Каждая задача отображается как полоса:
•длина — длительность;
•положение — даты;
•цвет — состояние.
Маркеры
Используются для обозначения:даты предупреждения и даты паники проекта, к которому привязана задача.
Текущая дата
Выделяется вертикальной полосой.
Прокрутка
Доступна горизонтальная и вертикальная прокрутка.
Визуализация загрузки подразделений
В строке подразделения отображается агрегированная загрузка.
Цветовая шкала:
•светло-серый — нет загрузки;
•тёмно-серый — высокая загрузка.
Если пользователь:
•руководитель нескольких подразделений;
•или руководитель компании,
то при свернутых подразделениях отображается тепловая карта загрузки.
Легенда
Содержит обозначения:
•обычная задача;
•нераспределённые задачи;
•задача выполняется сегодня;
•пересечение задач;
•окончание позже критической даты;
•просрочено;
•выполнено / визировано.
